Що таке AutoCAD Electrical
AutoCAD Electrical – це спеціалізована програма для проектування електричних систем керування на базі AutoCAD. Рішення призначене для інженерів-електриків, які створюють схеми, специфікації та технічну документацію для промислових об’єктів.
Основні можливості AutoCAD Electrical
Бібліотека символів для електричних схем
Програма включає понад 65,000 інтелектуальних символів електричних компонентів за стандартами IEC, ANSI, JIC, GB. Кожен символ містить технічні характеристики, каталожні номери виробників та атрибути для автоматичної генерації специфікацій.

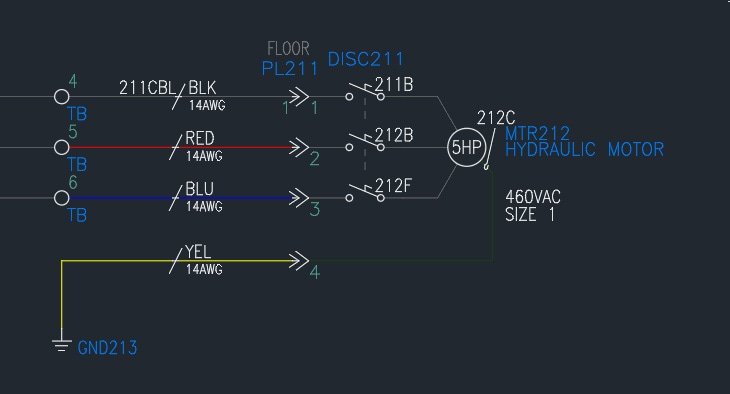

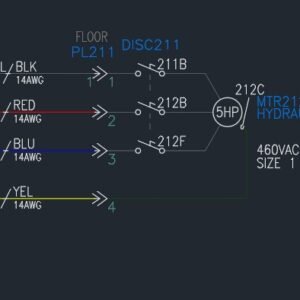

Автоматизація проектування електросхем
AutoCAD Electrical автоматично нумерує проводи, компоненти та клемні колодки відповідно до проектних стандартів. При внесенні змін до схеми всі позначення та зв’язки оновлюються автоматично, що економить час та знижує ризик помилок.
Створення документації та специфікацій
Програма автоматично генерує:
- Специфікації матеріалів (BOM) з каталожними номерами
- Звіти про з’єднання проводів
- Переліки входів/виходів PLC
- Схеми підключення клемних колодок
- Таблиці перехресних посилань між схемами
Перевірка помилок у проектах
Вбудовані інструменти контролю якості виявляють:
- Обриви електричних ланцюгів
- Дублювання позначень компонентів
- Невідповідності між принциповими та монтажними схемами
- Помилки у нумерації проводів
Співпраця в команді
Можливість одночасної роботи кількох проектувальників над одним проектом. Інтеграція з Autodesk Vault забезпечує контроль версій, керування правами доступу та збереження історії змін.
Інтеграція з іншими програмами
- Повна сумісність з AutoCAD та іншими галузевими наборами інструментів
- Обмін даними з Autodesk Inventor для 3D проектування електрошаф
- Експорт даних у формати провідних виробників PLC (Siemens, Allen-Bradley, Schneider Electric)
- Імпорт списків входів/виходів з програмного забезпечення контролерів
Для кого призначений AutoCAD Electrical
Інженери-електрики використовують програму для створення принципових схем, схем підключення та монтажних креслень систем автоматизації.
Проектні організації застосовують AutoCAD Electrical для розробки проектної документації промислових об’єктів, відповідності державним стандартам та скорочення термінів проектування.
Виробники обладнання створюють технічну документацію для електричних панелей, шаф керування та комплектних пристроїв.
Інтегратори систем автоматизації використовують для проектування систем АСКТП, диспетчеризації та керування технологічними процесами.
Галузі застосування
- Виробництво та машинобудування – схеми керування верстатами, конвеєрами, роботизованими лініями
- Енергетика – проекти розподільних пристроїв, трансформаторних підстанцій, систем релейного захисту
- Нафтогазова промисловість – системи керування насосними станціями, компресорними установками
- Харчова та фармацевтична індустрія – автоматизація технологічних ліній
- Будівництво – проектування систем електропостачання, освітлення, диспетчеризації
Переваги використання AutoCAD Electrical
✅ Економія часу – автоматизація рутинних операцій скорочує терміни проектування до 80%
✅ Зменшення помилок – автоматична перевірка виявляє проблеми на етапі проектування
✅ Стандартизація – єдині бібліотеки та шаблони для всіх проектів компанії
✅ Відповідність стандартам – підтримка міжнародних та національних нормативів
✅ Швидке оновлення документації – зміни автоматично відображаються у всіх схемах та звітах
Системні вимоги AutoCAD Electrical
Мінімальні вимоги:
- Операційна система: Windows 10/11 (64-bit)
- Процесор: 2.5 GHz (Intel або AMD)
- Оперативна пам’ять: 8 GB
- Відеокарта: 1 GB GPU з підтримкою DirectX 11
- Вільне місце: 30 GB
Рекомендовані вимоги:
- Процесор: 3+ GHz
- Оперативна пам’ять: 32 GB
- Відеокарта: 4 GB GPU
- SSD диск для встановлення програми
Ліцензування та підписка
AutoCAD Electrical входить до складу підписки Autodesk AutoCAD, яка включає:
- AutoCAD Electrical для проектування електросхем
- AutoCAD Mechanical для машинобудування
- AutoCAD Architecture для архітектури
- AutoCAD MEP для інженерних мереж
- AutoCAD Plant 3D для трубопроводів
- AutoCAD Map 3D для геоінформаційних систем
- Інші спеціалізовані галузеві набори інструментів
Підписка включає:
- Регулярні оновлення програмного забезпечення
- Технічну підтримку українською мовою
- Доступ до хмарних сервісів Autodesk
- Мобільний додаток AutoCAD
- 100 GB хмарного сховища
Купити AutoCAD Electrical в Україні
BIM Partner – офіційний партнер Autodesk в Україні. Ми пропонуємо:
📋 Консультацію з вибору ліцензії
💳 Оплату в гривні з ПДВ
📚 Навчання роботі з програмою
🛠 Технічну підтримку після покупки
📄 Супровід впровадження в компанії
Як придбати:
- Оберіть тип підписки (1 рік або 3 роки)
- Оформіть замовлення на сайті
- Отримайте рахунок на оплату
- После оплати отримайте ліцензію на email
Потрібна консультація? Наші фахівці допоможуть підібрати оптимальне рішення для вашого проекту.
